Главная страница / Каталог проектов / 300-001-П

Просмотр

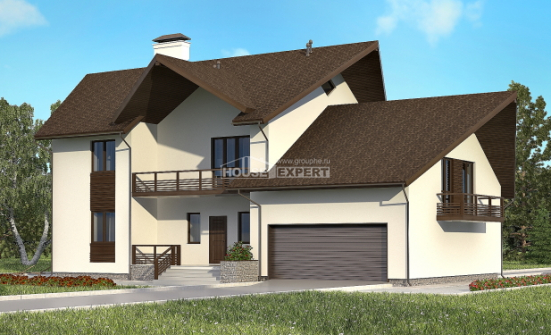

  • 300-001-П Проект двухэтажного дома, большой дом из кирпича Салян , House Expert
  • 300-001-П Проект двухэтажного дома, красивый загородный дом из кирпича Баку , House Expert
  • 300-001-П Проект двухэтажного дома, классический загородный дом из кирпича Ленкорань , House Expert
  • 300-001-П Проект двухэтажного дома, красивый загородный дом из кирпича Хырдалан , House Expert

  • 300-001-П Проект двухэтажного дома, красивый загородный дом из кирпича Сумгайыт , House Expert
  • 300-001-П Проект двухэтажного дома, классический дом из кирпича Баку , House Expert
  • 300-001-П Проект двухэтажного дома, огромный дом из кирпича Шеки , House Expert
  • 300-001-П Проект двухэтажного дома, уютный дом из кирпича Салян , House Expert
Стоимость проекта
1 492
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :297,52 м2
Габариты застройки :26,1 x 14,2 м
Количество этажей :2
Цокольный этаж:нет
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:штукатурка
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:свайный
Материал стен:кирпич 380 мм, утеплитель 100 мм



Проект дома 300-001-П. 1 этаж Проект дома 300-001-П. 1 этаж
1 этаж
Высота этажа: 3 м
Состав помещений, м2
Тамбур 3,06
Холл 30,63
Кухня-столовая 14,82
Гостиная 36,28
Гардеробная 6,44
Шкаф встроенный 1,25
Сан. узел 3,49
Котельная 8,53
Бильярдная 42,37
Бассейн 43,08
Душевая 4,59
Сан. узел 1,95
Сауна 5,16
Шкаф встроенный 0,87
Итого: 202,52

Проект дома 300-001-П. 2 этаж Проект дома 300-001-П. 2 этаж
2 этаж
Высота этажа: 3 м
Состав помещений, м2
Холл 9,12
Холл 3,28
Гардеробная 3,2
Ванная 11,57
Шкаф встроенный 0,4
Спальня 19,62
Жилая комната 15,74
Спальня 14,59
Ванная 5,14
Шкаф встроенный 0,25
Ванная 12,09
Итого: 95,00




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 300-001-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Архитектурные решения
ТитулТитул 2Ведомость чертежейОбщие данныеПланировка первого этажаПланировка второго этажаКладочный план первого этажаКладочный план второго этажаОтделочный план первого этажаОтделочный план второго этажаПлан кровлиФасад 1-6Фасад Е-АФасад 6-1Фасад А-ЕРазрез 1-1Разрез 2-2Разрез 3-3Узлы и сеченияДеталь №1 крыльцоСечения вентканаловСечения вентканалов на отм. +3,000Развертка вентканаловВедомость окон и оконно-дверных конструкцийВедомость окон и оконно-дверных конструкцийВитражная конструкция В-1, В-2, В-3Витражная конструкция В-4Перспективные видыПерспективные видыОртогональные проекцииОртогональные проекции

Полезное видео

В этом видео рассказывается, что входит в состав раздела архитектурные решения, сокращенно АР.
Конструктивные решения
  1. Титул
  2. Ведомость рабочих чертежей
  3. Схема расположения свай
  4. Арматурный каркас Кл
  5. Ростверк. Опалубочный чертеж
  6. Ростверк. Арматурный чертеж
  7. Разрез 1-1...5-5
  8. Кпр - 1... Кпр - 11, спецификация на арматурные каркасы
  9. Плита тех. подполья
  10. Плита бассейна
  11. Схема расположения стен тех. подполья и стен бассейна, разрезы 1-1, 2-2
  12. Разрезы тех. подполья бассейна 3-3...5-5
  13. Спецификация и ведомость расхода стали на фундамент
  14. Крыльцо в осях А/3-4
  15. Крыльцо в осях Г/5-6
  16. Крыльцо в осях Г-Е/2-3-4
  17. Спецификация и ведомость расхода стали на крыльца
  18. План перемычек 1-го этажа
  19. План перемычек 2-го этажа
  20. Балка металлическая Бм-1
  21. План прекрытия на отм -0,450
  22. План прекрытия на отм +2,950
  23. План прекрытия на отм +6,300
  24. Участки монолитные Ум-1, Ум-2
  25. Участки монолитные Ум-3, Ум-5
  26. Участок монолитный Ум-4, каркас пространственный Кпр-1
  27. Участок монолитный Ум-6
  28. Участок монолитный Ум-7
  29. Спецификация на участки монолитные Ум-1...Ум-7
  30. Балки металлические Бм-2...Бм-4
  31. Общая спецификация на перекрытия
  32. Лестница в осях В/4-5
  33. План кровли
  34. План стропил 1-го яруса
  35. План стропил 2-го яруса
  36. План мауэрлатов, прогонов и стоек
  37. Разрез 1-1, 2-2
  38. Разрез 3-3
  39. Разрез 4-4
  40. Разрез 5-5
  41. Узлы 1...4
  42. Узлы 5...9
  43. Узлы 10...12
  44. Спецификация
  45. Общие указания
В альбоме 45 листов.
ТитулВедомость рабочих чертежейСхема расположения свайАрматурный каркас КлРостверк. Опалубочный чертежРостверк. Арматурный чертежРазрез 1-1...5-5Кпр - 1... Кпр - 11, спецификация на арматурные каркасыПлита тех. подпольяПлита бассейнаСхема расположения стен тех. подполья и стен бассейна, разрезы 1-1, 2-2Разрезы тех. подполья бассейна 3-3...5-5Спецификация и ведомость расхода стали на фундаментКрыльцо в осях А/3-4Крыльцо в осях Г/5-6Крыльцо в осях Г-Е/2-3-4Спецификация и ведомость расхода стали на крыльцаПлан перемычек 1-го этажаПлан перемычек 2-го этажаБалка металлическая Бм-1План прекрытия на отм -0,450План прекрытия на отм +2,950План прекрытия на отм +6,300Участки монолитные Ум-1, Ум-2Участки монолитные Ум-3, Ум-5Участок монолитный Ум-4, каркас пространственный Кпр-1Участок монолитный Ум-6Участок монолитный Ум-7Спецификация на участки монолитные Ум-1...Ум-7Балки металлические Бм-2...Бм-4Общая спецификация на перекрытияЛестница в осях В/4-5План кровлиПлан стропил 1-го ярусаПлан стропил 2-го ярусаПлан мауэрлатов, прогонов и стоекРазрез 1-1, 2-2Разрез 3-3Разрез 4-4Разрез 5-5Узлы 1...4Узлы 5...9Узлы 10...12СпецификацияОбщие указания

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
